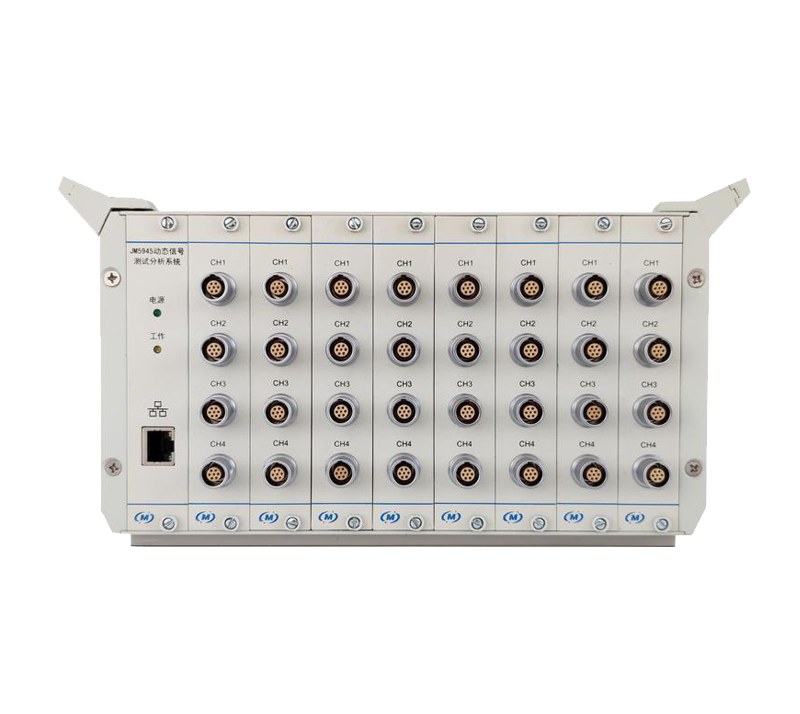

主機單元

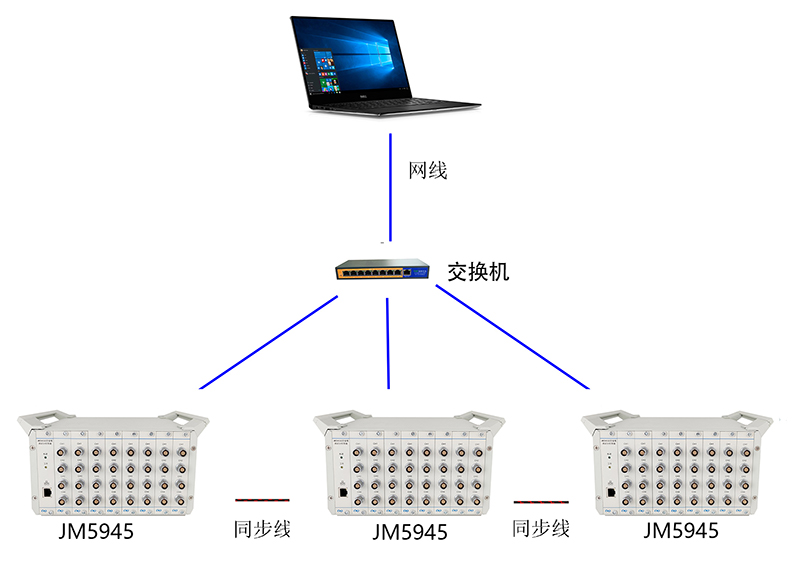

1、 通道數：32（8個采集模塊），多臺聯機工作時支持同步采集
2、 采樣速率：5kHZ/CH，多檔可設置
3、 數據接口：以太網
4、 功耗：19V/0.9A
5、 工作電源：19V/4.74A,配套AC220V電源適配器
6、 正常工作溫度范圍：-20℃～+70℃
7、 工作濕度：<85%
8、 外形尺寸（L×W×H，mm）：250×250（不含接地端子）×135（含腳墊）
9、 重量：3.5kg
JM5945-1模塊
1. 測量點數： 4通道/卡
2. AD位數：24 bits
3. 采樣方式：并行同步采樣
4. 精度：優于0.3%
5. 通道接口：DB15接口
6. 測量?jī)?nèi)容：全橋、半橋、1/4橋無補償（120Ω和350Ω）、三線制自補償應變片、電壓、電阻及電阻型傳感器等
7. 應變量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；
8. 測量誤差：±0.2% FS±1με
9. 供電橋壓：2V、5V、10V(電流35mA)
10. 橋路設置方式：每通道獨立設置
11. 電壓輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于±0.5%FS±1mv
12. 輸入阻抗：>10 MΩ
13. 模擬濾波器：截止頻率（Hz，-3±1dB）：30、100、1k、pass ；衰減率：約-12dB/oct
14. 頻率示值與頻率分辨率誤差：優于0.01%
15. 動態范圍：＞100dB
16. 通道間干擾：優于120dB
17. 單臺設備及多臺設備級聯的通道間同步相位誤差：0°
18. 采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）
19. 采樣長度：取決于設置或硬盤容量
20. 采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB
JM5945-2模塊
1. 測量點數： 4通道/卡
2. AD位數：24 bits
3. 采樣方式：并行同步采樣
4. 精度：優于0.3%
5. 通道接口：雷莫航空插座

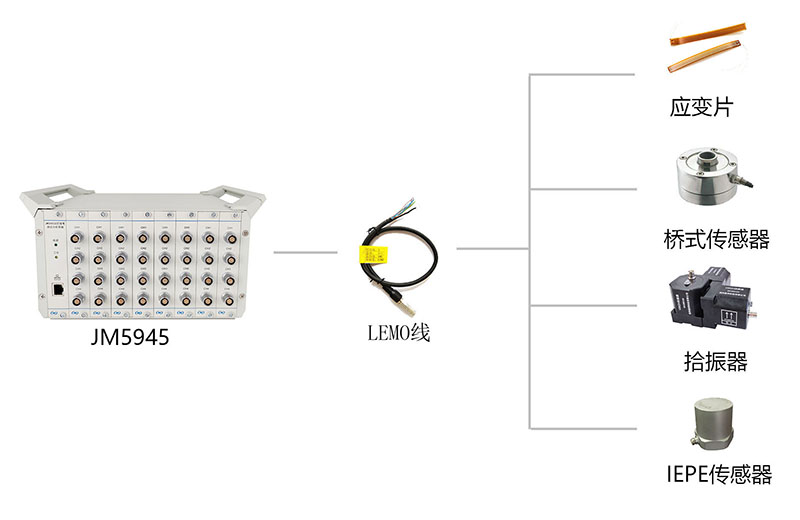

6. 測量?jī)?nèi)容：全橋、半橋、1/4橋無補償（120Ω）可定制350Ω、三線制自補償應變片、電壓、IEPE、電阻及電阻型傳感器等
7. 應變量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；
8. 測量誤差：±0.2% FS±1με
9. 供電橋壓：2V、5V、10V(電流35mA)
10. 橋路設置方式：每通道獨立設置
11. 電壓輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于±0.5%FS±1mv
12. IEPE供電電源：24V/4mA
13. 輸入阻抗：>10 MΩ
14. 模擬濾波器
1. 截止頻率（Hz，-3±1dB）：30、100、1k、pass ；衰減率：約-12dB/oct
2. 高通濾波器：0.2Hz，1Hz
15. 頻率示值與頻率分辨率誤差：優于0.01%
16. 動態范圍：＞100dB
17. 通道間干擾：優于120dB
18. 單臺設備及多臺設備級聯的通道間同步相位誤差：0°
19. 采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）
20. 采樣長度：取決于設置或硬盤容量
21. 采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB
