一、概述

JM3818C多功能靜態應變測試系統每臺儀器8點，可擴展至8*256測點，特別適合測點分布相對分散的工程測試場合。儀器內置大容量可充電電池，也支持外接直流電源（蓄電池）供電，并且直流供電的范圍很寬，使用十分便捷，多臺儀器有線組網測試時，可由通訊線纜集中供電，方便了現場的布線。儀器內置大容量存儲器，可保存數萬次測試數據。儀器每個測點橋路獨立設置，每臺儀器有一個補償片接入端子現場測試方式更加靈活。

JM3818C多功能靜態應變測試分析系統是國內揚州晶明科技有限公司采用自主知識產權的第三代靜態應變測試技術，使靜態應變測試的穩定性及現場適應性得到了較大的突破。測點不用連接線、不用短接片，真正地消除了熱電勢的影響，儀器自身不會產生漂移，系統絕/對真實反映應變信號的實際變化；同時系統也具有諸多適應現場測試（如測點利用率、供電方式、組網方式、測試方式、遠程遙測等）的人性化功能。我們的振弦式測試產品和電阻應變式測試產品可以無縫集成于一個測試系統中。支持多種橋路形式及傳感器、支持多種通訊接口的萬/能應變測試系統。

二、應用范圍

?特別適用于測點分散、布線復雜的場合

?廣泛應用于機械制造、土木工程、橋梁建設、國防工業、交通運輸?shù)阮I(lǐng)域

三、系統特點

?體積小巧、方便攜帶

?安裝方便，可使用強磁吸盤安裝，免除繁瑣的現場布線

?每一測點獨立組橋，支持全橋、半橋、1/4橋（120Ω應變片無補償、公共補償、三線制）、電壓（熱電偶）、電阻及電阻型傳感器（支持三線制）,支持1/4橋?qū)Ь€電阻自動測試、4-20mA變送器等

?電子開關切換測點，真正消除了熱電勢及開關接觸電勢的影響，具有極高的穩定性及回復性

?先進的隔離技術和合理的接地，使系統具有極強的抗干擾能力，適用于各種工程現場的檢測

?電池供電、USB或外接電源充電，充分適應現場的供電要求

?多種量程可設置，適合各種應變測試

?內置大容量存儲器，支持在線、離線測試，重新上電可繼續上次測量

?采用分布式結構，進口優質按壓端子，方便了現場接線工作

?總線組網、選配JM1813可2G/3G/4G遠程遙測

?高穩定性、高可靠性，適用于長期監測測試

?配套專/業的測試分析軟件，適合各類工程測試

四、系統組成

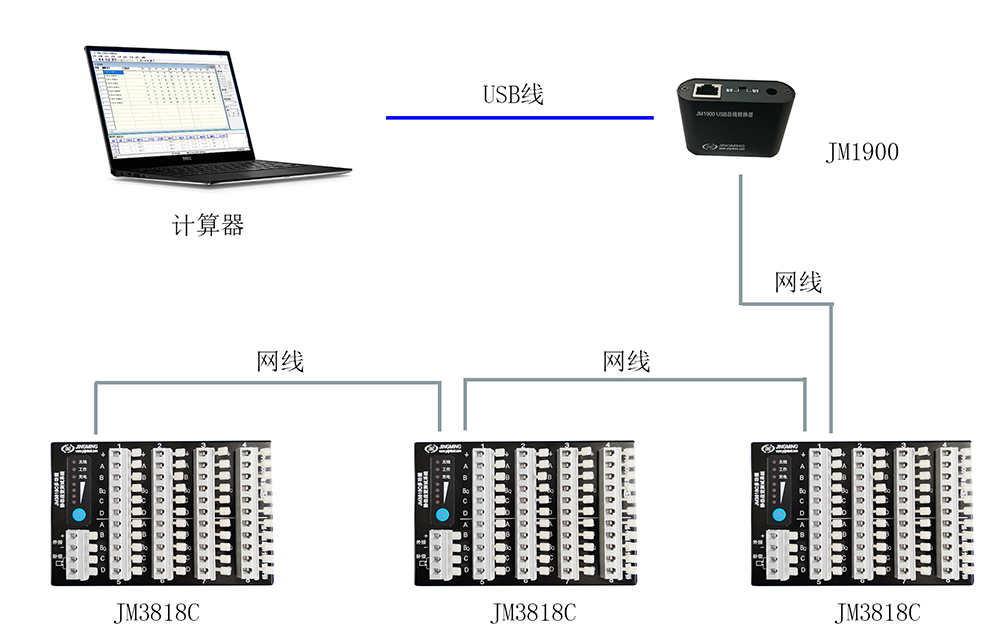

系統連接示意圖

五、主要性能指標

JM3818C主要性能指標

1.測點數：8測點

2.量程：±15000με/±30000με/±60000με可設置

3.分辨率：0.5με/1με/2με（根據量程）

4.測量精度：±0.2% FS±1με

5.平衡方式：初讀數法

6.平衡范圍：±15000με/±30000με/±60000με（根據量程）

7.橋壓：DC2V

8.靈敏系數設置范圍：無限 制

9.穩定性：溫漂：<1με/℃；時漂：<3με/4h

10.應變片阻值：50 ～ 20000Ω，理論無限 制

11.采樣速率：1Hz/2Hz（靜態測試）

600Hz總采樣率（動態測試）

12.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）、4-20mA變送器等

13.橋路設置方式：每通道獨立設置

14.電壓輸入范圍：0～±1V多檔可設置

15.支持高速測量功能

a)總采樣率高512Hz，多檔可設置

b)噪聲：<1μεrms

16.AD位數：24bits

17.接口：快裝卸端子排

18.工作模式：在線

19.內置可充電鋰離子電池，可邊充電邊工作

20.通訊方式：總線

21.總線

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)總線傳輸距離：相鄰設備間不低于1200米

d)總線供電范圍：DC 9～36V

e)總線為鋰電池充電，充電電流500mA

f)系統容量：系統支持多個網絡系統同時工作，單個網絡系統支持不少于256臺設備

22.電池容量：3.7V/5.2AH

23.電池充電（USB口）

a)充電接口：miniUSB

b)充電電壓：5V±0.25V

c)充電電流： 500mA（快充）

d)充電電源：計算機USB電源或?qū)Ｓ贸潆娺m配器

24.功耗：3.7V/0.13A

25.工作時間：約12h（取決于測試頻次）

26.使用環境: GB6587.1-86-Ⅱ

27.結構形式：盒式

28.重量（Kg）：0.605

29.尺寸(L*W*H,mm)：167*97*47

JM1900 USB 網關主要性能指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.總線：

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源供電范圍（可根據需要接入）：9～36VDC

d)支持節點容量：128

5.重量：70g

6.外形尺寸(L×W×H,mm):70×55×24
